Product Name: | High Voltage Diode | Repetitive Peak Reverse Voltage: | 3-80KV |
---|---|---|---|
Average Forward Current: | 5-1000mA | Reverse Recovery Time: | 80-100nS |
Maximum Surge Current: | 0.5-25A | Peak Forward Voltage: | 15-125V |
Peak Reverse Current (Irrm1): | 2uA | Peak Reverse Current (Irrm2): | 5uA |
Package: | Through Hole | Operation Temperature: | -40~+100℃ |

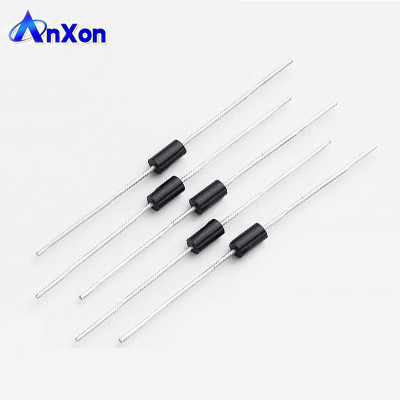

Product name: AnXon NV04 4KV 5mA 100nS High Electric Current High Voltage Diode
Items | Symbols | Condition | NV04 | Units |
Repetitive Peak Reverse Voltage | VRRM | TA=25°C, IR=0.5μA | 4 | KV |
Max Average Forward Current | IFAVM | 50Hz at TA=55°C | 5 | mA |
Max Reverse Recovery Time | Trr | TA=25°C | 100 | nS |
Max Surge Current | IFSM | 0.5 | A | |
Max Forward Voltage Drop | VFM | TA=25°C | 18 | V |
Max Reverse Current | IRRM1 | TA=25°C & VRRM | 2 | μA |
IRRM2 | TA=100°C & VRRM | 5 | μA | |
Operating Temperature | Ta | -40~+100 | °C | |
Storage Temperature | Tstg | -40~+120 | °C |
Features Applications
• High speed switching • High voltage, Medium Power
• High voltage power supply • High voltage generator
• High reliability design • Small package, Epoxy resin
• Voltage multiplier assembly • Microwave Power
